Димотягосьовий двоступеневий ДОД-28,5, ДВД-31,5

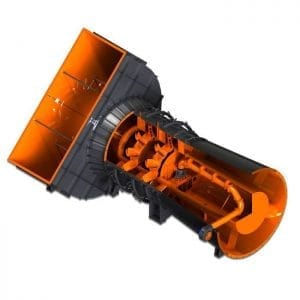

Димотяг осьовий двоступеневий ДОД-28,5, ДВД-31,5 – осьова двоступенева модель димососа осьового типу, що служить для відводу димових газів з топкового обладнання газомазутних котлів, паропроизводительность яких знаходиться в діапазоні від 640 до 950 т / год. Вона оснащена ефективними електричними фільтрами.

Устаткування має тільки ліве обертання, тобто, робоче колесо рухається проти годинникової стрілки. До основних компонентів моделі відносять:
– ходову частину;
– робочі колеса 1 і 2 ступені, які знаходяться по ходу пересування димових газів;
– корпус;
– дифузор;
– всмоктуючий кишеню;
– проміжний і вхідний апарати направляючого типу, оснащені загальним приводом;
– опори;
– апарат спрямляющего типу.

Робочі колеса не залежно від типорозміру, що виготовляються однаковими, є зварною конструкцією, яка представляє собою циліндричну втулку і лопатки, зафіксовані на ній.

Ходова частина представлена:
– двома підшипниковими опорами радіального і радіально-наполегливого типу;
– головним валом;
– гальмом;
– трансмісійним валом;
– двома зубчастими муфтами, оснащеними огорожею. З їх допомогою основний вал з’єднується з електричним мотором.

Корпус обладнання зварного типу циліндричної форми представлений трьома частинами. У першій з них розташовується вхідний направляючий пристрій і робоче колесо 1-ої ступені, в другій – колесо 2-го ступеня і проміжне направляючий пристрій, а в третій – спрямляются пристрій.
