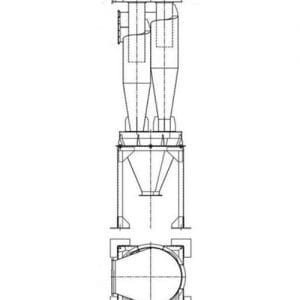

Циклон У21-ББЦ

Циклон У21-ББЦ призначені для уловлювання середньо дисперсної пилу в системах пневмотранспорту і аспіраційних установках. Застосовуються на заводах з переробки зерна, на підприємствах харчової промисловості та сільського господарства.

Принцип дії батарейних циклонів У21-ББЦ простий. Запилений повітря через вхідний патрубок надходить в циклони і отримує обертальний Гвинтоподібне рух. Частинки пилу під дією відцентрової сили притискаються до стінок циклонів, втрачають швидкість і скочуються вниз в збірний конус. За допомогою агрегату шлюзових затворів зібраний пил виводиться в пилепроводів, а очищене повітря через вихлопні труби циклонів і збірну коробку виводиться з циклонів вгору або убік в повітропровід очищеного повітря.
Типорозмір і позначення установки батарейній визначаються діаметром входять до неї циклонів. Батарейні установки складаються зі збірної коробки, чотирьох циклонів правого і лівого виконання, загального бункера. Шлюзовий затвор (ШУ-6 для циклонів діаметром до 275 мм, або ШУ-15 для циклонів діаметром понад 275 мм.) Поставляються по окремому замовленню.

Рекомендована швидкість входу запиленого повітря для зернового пилу – 13 – 16 м / сек, для борошняної – 16 – 18 м / сек. Ефективність очищення великої зернового пилу – 95 – 98%. Опір циклону – до 800 Па при швидкості входу 18 м / сек.
