Циклони промислові

Циклони промислові – сучасне обладнання, яке широко використовується в системах очищення повітря. До переваг їх застосування відносять:
– простоту конструкції;
– постійне гідравлічне опір;
– відсутність рухомих елементів;

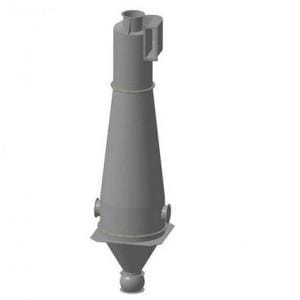

– можливість використання при абразивности потоку і високих температурах.

Моделі можна розташовувати в двох площинах – горизонтальній і похилій. Очищення повітря від пилових частинок здійснюється під впливом відцентрової сили.
Вже більше п’ятдесяти років циклони промислові широко поширені, що пов’язано з їх універсальністю, міцністю, простотою виконання і можливістю експлуатації при значних концентраціях пилових частинок невеликих фракцій.
Сьогодні на багатьох деревообробних підприємствах у зв’язку з відсутністю професійних циклонів для відводу пилу скупчується пожежонебезпечна пил, яка може сприяти швидкому поширенню вогню в разі загоряння.
При встановлених циклони під час роботи верстатів обладнання вловлює пил, яка фільтрується в бункер.
Також циклони використовують на крохмалепатокових і цукрових підприємствах.

Сьогодні виробники пропонують циклони промислові різних марок:

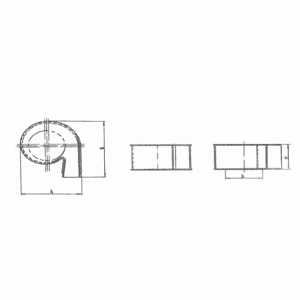

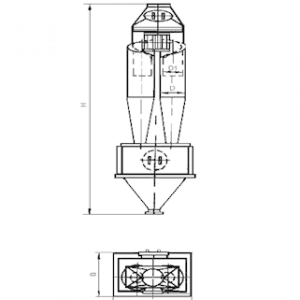

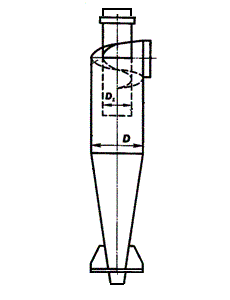

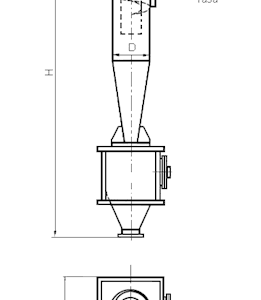

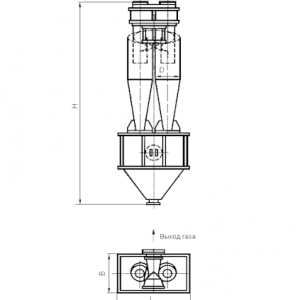

ЦН-15-У, ЦН-15, ЦН-11 і ЦН-24 застосовують на дробильному і помольному обладнанні, під час перевезення сипучих матеріалів і летючих зол. Вони дозволяють регулювати кут подачі повітряних мас. З перерахованих вище моделей найбільш затребуваний циклон ЦН – 15, який може бути вибухобезпечного виконання.

Циклон типу ВЗП відрізняється зустрічним закручуванням двох потоків в різні боки. Зверху вниз подається основний потік, а додатковий надходить поздовжньо знизу. При цьому допускається регулювання інтенсивності цих потоків, що дозволяє досягти найбільшою мірою очищення при зміні характеристик газу, що очищається.

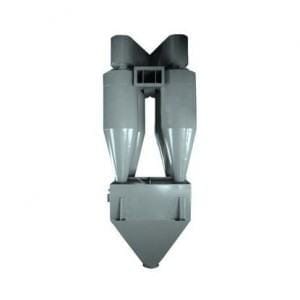

Модель ЦВП (з водяною плівкою) підходить для будь-якої нецементірующейся пилу, зокрема тієї, яка утворюється в процесі обробки і доставки глини, піску, всіляких руд і абразивів, а також вапняку. Циклон може використовуватися на підприємствах цукрової промисловості.

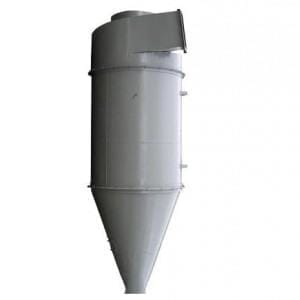

Модель типу Ц ефективно очищає повітря від стружки, пилу і тирси на деревообробних підприємствах. Крім того, він може бути оснащений сепаратором, який дозволяє очистити повітряні маси від дрібної стружки.
УЦ-38 – циклон, який служить для очищення технологічних викидів деревообробних підприємств.

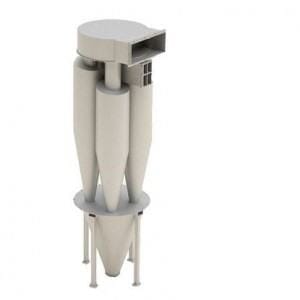

ОЭКДМК – модель, яка використовується в пневмотранспорті для очищення повітря від сирої стружки, подрібненої деревини, сирих тирси тощо.
У сільському господарстві застосовуються такі типи циклонів:

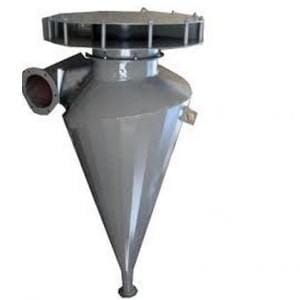

– СИОТ М (СИОТ), який використовують для очищення повітря від вапняного пилу на крохмалепатокових і цукрових підприємствах;

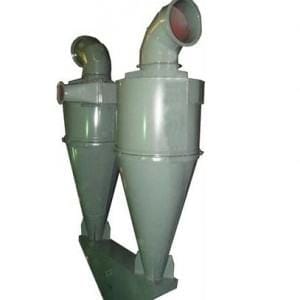

– УЦ, застосовуваний в олійно-жировій і крахмалопаточной сферах для батарейного і одиночного монтажу. Такий циклон ефективно видаляє з повітря частинки борошна і дрібнодисперсного пилу;

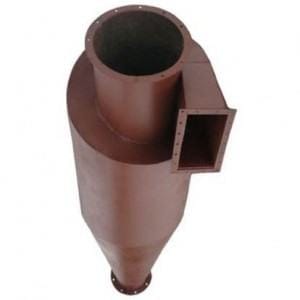

– ЦР, призначений для зерноочисних підрозділів млинів і підприємств по переробці зерна. Також модель знайшла застосування на деревообробних підприємствах. Устаткування може бути пересувним або поставлятися групами з 4 штук;

– 4БЦШ – це комплект, що складається з моделей БЦ або ЦР. Залежно від кількості елементів, включених в батарею, він може мати назву 4БЦШ, 2БЦ або 4БЦ. Устаткування типу 2БЦ призначене для очищення повітря від пилу в системах розуміли палива або сушіння парогенераторів, які спалюють тверде паливо. Вони можуть бути вибухобезпечними і застосовуються на великих промислових комплексах.

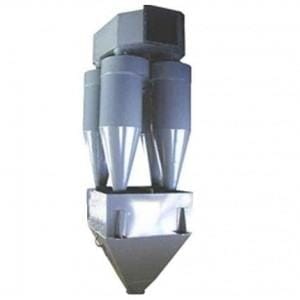

Циклони, призначені для загальнопромислових цілей:

– ЛИОТ – модель, яка очищає повітряні маси від великих фракцій пилу;

– ЦОЛ, відрізняється від Ліоте наявністю двостороннього конуса для регулювання кута подачі повітря. Він підходить для використання в зерновий і деревообробної промисловості;

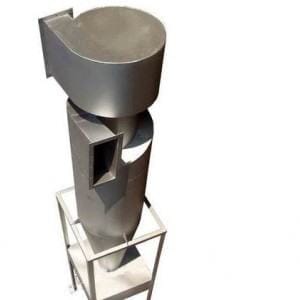

– СДК-ЦН-33 і СДК-ЦН-34, що експлуатуються в металургійній і енергетичній сферах, зокрема, використовуються для очищення котлів від сажевоздушних і сажегазових сумішей;

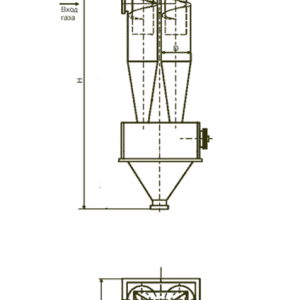

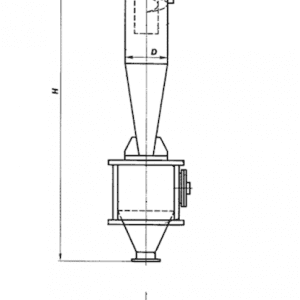

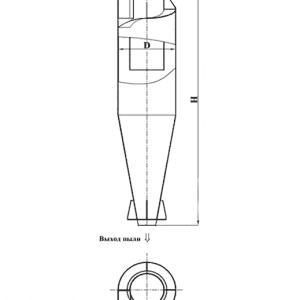

– ЦН-15-У, ЦН-11, ЦН-15 і ЦН-24, призначені для експлуатації на помольному і дробильному обладнанні, а також перевезення сипучих матеріалів і летючої золи. Вони дозволяють регулювати кут подачі повітряних мас. З перерахованих вище моделей найбільш затребуваний циклон ЦН – 15, який може бути вибухобезпечного виконання;

– СЦН-40 – обладнання, яке відрізняється більш високим ступенем очищення повітря від пилу в порівнянні з попередньою категорією пристроїв. При однакових енергетичних витратах винос пилу у даній моделі в 1,5 рази нижче, ніж у циклонів СК-ЦН-34 і НЦ-38 і в 2,5 – в порівнянні з ЦН-15. Значна ступінь очищення повітря пояснюється підвищенням інтенсивності обертального переміщення газового середовища в корпусі обладнання при одноразової зниженні швидкості радіального стоку в ході руху до вихлопної труби;

– ВЗП, який відрізняється зустрічним закручуванням двох потоків в різні боки. Зверху вниз подається основний потік, а додатковий надходить поздовжньо знизу. При цьому допускається регулювання інтенсивності цих потоків, що дозволяє досягти найбільшою мірою очищення при зміні характеристик газу, що очищається.

– ЦОК – модель циклону, що знайшла застосування в підрозділах механічної обробки металу, термічних цехах, обдирні і заточувальних установках, призначених для тальку і сажі;

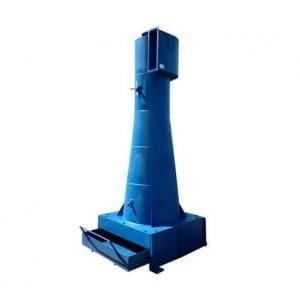

– РИСИ, який може очищати повітря від полірованої і злипаються пилу, а також відходів лакофарбових покриттів в харчовій сфері;

– ЦВП (з водяною плівкою), підходить для будь-якої нецементірующейся пилу, зокрема тієї, яка утворюється в процесі обробки і доставки глини, піску, всіляких руд і абразивів, а також вапняку. Циклон також може використовуватися на підприємствах цукрової промисловості.
