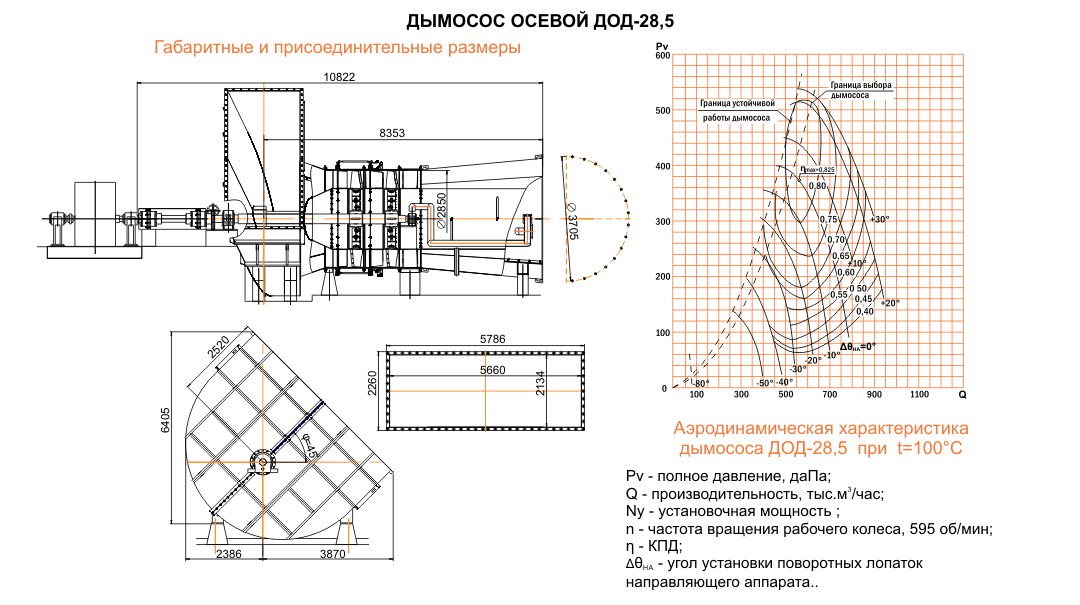

ДОД-28,5 Дымосос осевой двухступенчатый – осьова двоступенева модель димососа осьового типу, що служить для відводу димових газів з топкового обладнання газомазутних котлів, паропроизводительность яких знаходиться в діапазоні від 640 до 950 т / год. Вона оснащена ефективними електричними фільтрами.
Устаткування має тільки ліве обертання, тобто, робоче колесо рухається проти годинникової стрілки.

До основних компонентів моделі відносять:
– ходову частину;
– робочі колеса 1 і 2 ступені, які знаходяться по ходу пересування димових газів;
– корпус;
– дифузор;
– всмоктуючий кишеню;
– проміжний і вхідний апарати направляючого типу, оснащені загальним приводом;
– опори;
– апарат спрямляющего типу.

Робочі колеса не залежно від типорозміру, що виготовляються однаковими, є зварною конструкцією, яка представляє собою циліндричну втулку і лопатки, зафіксовані на ній.

Ходова частина представлена:
– двома підшипниковими опорами радіального і радіально-наполегливого типу;
– головним валом;
– гальмом;
– трансмісійним валом;
– двома зубчастими муфтами, оснащеними огорожею. З їх допомогою основний вал з’єднується з електричним мотором.

Корпус обладнання зварного типу циліндричної форми представлений трьома частинами. У першій з них розташовується вхідний направляючий пристрій і робоче колесо 1-ої ступені, в другій – колесо 2-го ступеня і проміжне направляючий пристрій, а в третій – спрямляются пристрій.

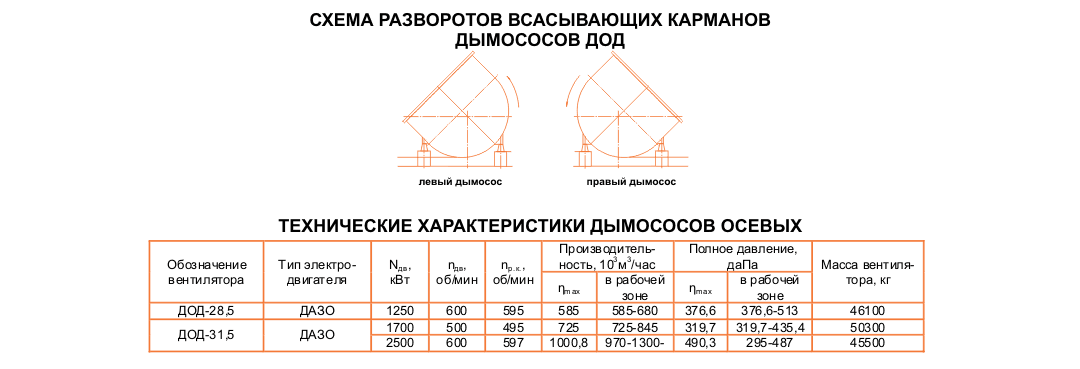

У виробництві всмоктуючого кишені ДОД-28,5 Дымосос осевой двухступенчатый використовується листова сталь. Додатково конструкція посилена ребрами, виконаним з профільного прокату. Залежно від розворотів димосос умовно ділять на правий і лівий. Правою вважається модель, у якій напрямок обертання ротора збігається з розворотом всмоктуючого кишені. Тоді як у лівого димососа напрямок обертання ротора протилежно розвороту висмоктує кишені.

Дифузор обладнання представлений:
– корпусом, званим конусом;
– втулкою або обтічником;
– ребрами, з’єднаними між собою.
Опори представляють собою міцні підставки, що інсталюються на фундамент.

Спрямляющій апарат забезпечує розкручування газових потоків за робочим колесом 2-го ступеня. Примітно, що в процесі його роботи залишкова швидкість закручування незначна.

Відповідно до технічних вимог модель ДОД-28,5 покривається всередині і зовні теплоізоляційним шаром. Зовнішній шар забезпечує захист операторів від негативного впливу високих температур, а внутрішній – гарантує тепловий захист ходової підшипникової частини.
