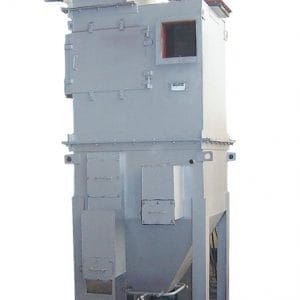

Пиловловлювач ПВМ

Пиловловлювач ПВМ призначені для очищення повітря, що видаляється витяжними вентиляційними системами від пилу середньої і дрібної дисперсності (в основному для пилу IIIіIVгрупп дисперсності).

При утриманні пилу в очищеному повітрі більше 10 г / м3рекомендуется застосовувати пиловловлювачі ПЗМ в якості другого ступеня очищення, попередньо очищаючи повітря в найпростіших сухих пиловловлювача.

У приміщеннях, в яких встановлюються пиловловлювачі, не повинні бути присутніми вибухонебезпечні гази, пари, пил.

Пиловловлювачі вентиляційні мокрі типу ПВМ можуть виконуватися в наступних модифікаціях:

а) ПВМСА – зливного типу;

б) ПВМКБ – конвеєрного типу з механізованим видаленням шламу;

в) ПВМБ – підвищеної вибухонебезпечності;

г) ПВМКМА – для знепилювання камер металізації.

Основні технічні показники пиловловлювачів наведені в таблицях. У таблицях наведена комплектація пиловловлювачів вентиляційними агрегатами, встановленими на дахах ПВМ.

Схема дії пиловловлювачів типу ПВМ

Очищення повітря відбувається наступним чином: запилений повітря надходить в корпус через вхідний патрубок. При роботі вентилятора рівень води встановлюється так, що в середньому відсіку 2 пиловловлювача між першими по ходу повітря перегородками рівень нижче, ніж за другими (по ходу повітря) перегородками.

Між поверхнею води і нижньою кромкою першої перегородки утворюється щілина, через яку повітря ущемляється з великою швидкістю у вигляді плоскої струменя, частково захоплюючи з собою воду. Зустрічаючи на своєму шляху іншу перегородку, струмінь відхиляється вгору, причому на поверхню перегородки, рясно змочену захопленої водою, осідають сепаруючий з струменя пилові частинки. Захоплена повітрям вода перетікає вгору по другим перегородок, відхиляється краплі відбійником, зливається в крайні відсіки.
