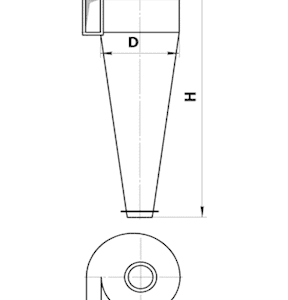

Циклон СДК-ЦН-33

Циклон СДК-ЦН-33- циклон спірально-длінноконіческій.
Призначений для уловлювання твердих частинок після реакторів (технологічний газ) і допоміжних систем (пневмотранспорт, аспірація, пневмоуборка) виробництва технічного вуглецю. Випускається в одиночному виконанні може комплектуватися затвором для вивантаження пилу, раскручівателем-равликом на виходе.Прі рівних продуктивність з циліндричними відрізняються від останніх великими габаритними розмірами і тому зазвичай не застосовуються в груповому ісполненіі.Коніческіе циклони характеризуються більш подовженою конічною частиною і спіральним вхідним патрубком.Ціклони СК-ЦН-34М застосовують для уловлювання пилу, що володіють високою абразивністю часток або їх високою злипання. Однак втрати тиску в цих циклони приблизно в 2 рази більше, ніж в циклонах СДК-ЦН-33, СК-ЦН-34.Коніческіе циклони забезпечують найбільшу ефективність пилеулавліванія.Ціклони виготовляються як для «правого», так і для «лівого» обертання газового потоку. «Правим» прийнято називати обертання газового потоку в циклоні по годинникової стрілки, якщо дивитися з боку вихлопної труби, «лівим» – обертання проти годинникової стрілки.

Циклони даного типу використовуються в наступних галузях промисловості:

• в нафтовій промисловості,
• в хімічній промисловості,
• в енергетиці,
• у виробництві технічного вуглецю.

За допомогою циклону СДК-ЦН-33 ефективно уловлюються частинки до 5-6 мкм в діаметрі.
