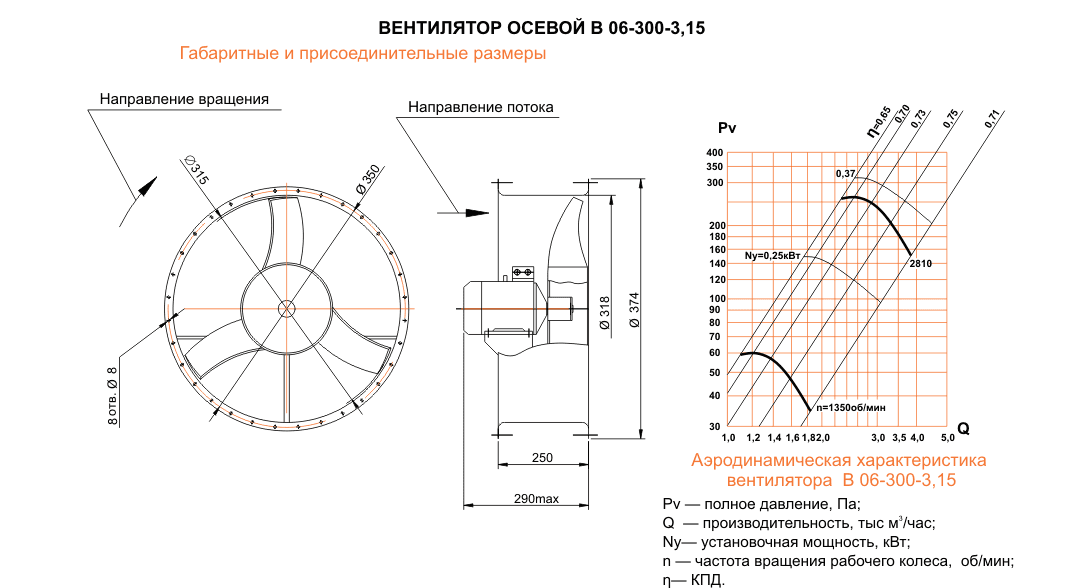

ВО 06-300 (ВО 13-290) №3,15

ВО 06-300 (ВО 13-290) №3,15

Вентилятори типу ВО 06-300 (ВО 13-290) №3,15 відносяться до моделей низького тиску, які оснащуються загальнопромисловими моторами АІР, призначеними для експлуатації в звичайному середовищі. Крім того, можливе використання з вибухозахищеними електричними двигунами виду 3ВР і 4ВР, а також АИММ, службовцями для вибухонебезпечних середовищ.

У виробництві устаткування використовуються якісні, практичні матеріали такі, як алюмінієвий сплав, вуглецева сталь і різнорідні сплави, наприклад, алюмінієвий корпус оснащується робочим колесом з вуглецевої сталі.

Модель ВО 06-300 служить для опалювальних і вентиляційних повітряних або газових систем. Згідно з вимогами агресивність газових сумішей по відношенню до сталі вуглецевого типу, що не містять пилових частинок, липких речовин, волокнистих матеріалів, не перевищує аналогічний показник по повітрю температурою від -40 ° С до + 40 ° С. Інші домішки можуть досягати показника до 10 мг / м³. Відповідно до технічних умов експлуатації температура навколишнього повітря для вентиляторів тропічного призначення може досягати + 45 ° С.

Устаткування осьового типу ВО 06-300 включає в себе наступні компоненти:
– безпосередньо вентилятор;
– робоче колесо;
– корпус, званий обечайкой;
– електричний двигун одного з чотирьох типів – 3ВР, АИММ, а також АІР або 4ВР.

Загальна інформація:
Вентилятори ВО 06-300 (ВО 13-290) відрізняються:
– одностороннім всмоктуванням;
– низьким тиском;
– трьома лопатками загнутими назад;
– правим напрямком обертання.
У виготовленні вентиляторів виробники керуються технічними умовами 3.40-00241264-050-95.

Цілі застосування ВО 06-300:
Устаткування служить для пересування повітряних мас і інших газових сумішей, агресивність яких по відношенню до сталі вуглецевого типу, що не містять пилових частинок, липких речовин, волокнистих матеріалів, не перевищує аналогічний показник по повітрю. Інші домішки можуть досягати показника до 10 мг / м³

Сфери експлуатації ВО 06-300:
Відцентрові моделі знайшли застосування в системах:
– витяжної і проточною вентиляції;
– кондиціонування повітря;
– повітряного опалення.
Також вентилятори використовуються в технологічних установках та інших санітарно-промислових цілях. Робоча температура навколишнього середовища повинна знаходитися в межах від -40 ° С до + 40 ° С.

Принцип роботи вентиляторів:
У відповідності з конструкцією устаткування повітряні маси за допомогою передачі енергії лопатками пересуваються в одній площині з віссю робочого колеса, приводиться в рух мотором.

Комплектація ВО 06-300:
Циліндричний корпус обладнання відбортований фланцями робочого колеса, яке кріпиться на валу електричного двигуна. Також конструкція вентилятора передбачає станину, що служить опорою для монтажу ВО 06-300 на фундамент.
