ВДРДВ-12,5

ВДРДВ-12,5 Вентилятори дахові радіальні димовидалення (вентилятори дахові радіальні димовидалення вибухозахищені ВДРДВ-В) виготовляються відповідно до ТУ У 29.2 -24472991-009-2002 і призначені для переміщення утворюються при пожежі димо-газоповітряних сумішей з будинку назовні.

Вентилятори дахові радіальні димовидалення вибухозахищені з різнорідних металів ВДРДВ-В виготовляються і поставляються відповідно до ТУ У 29.2-24472991-019: 2007.

Вентилятори дахові радіальні димовидалення можуть працювати при температурі переміщуваного середовища 400 ° С не менше 120 хвилин, конструкція вентилятора передбачає вихід переміщуваного середовища на всі боки. Конструкція дахового радіального вентилятора димовидалення з виходом переміщуваного середовища в дві сторони і з виходом переміщуваного середовища вгору дозволяє працювати вентиляторів протягом 180 хвилин при температурі переміщуваного середовища 600 ° с.

Вентилятори дахові радіальні димовидалення призначені для експлуатації в умовах помірного клімату (У) 1 -й категорії розміщення по ГОСТ 15150-69.Температура навколишнього середовища від мінус 40 ° С до + 40 ° С.

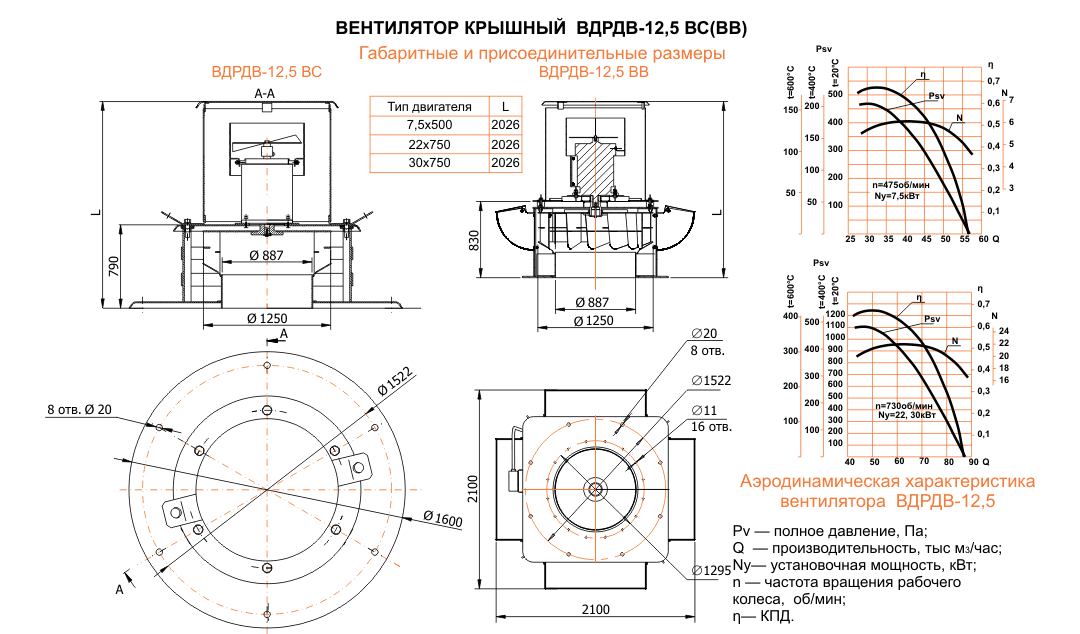

Аеродинамічні характеристики дахових радіальних вентиляторів для переміщуваного середовища з температурою 20 ° С, 400 ° С і 600 ° С представлені на малюнках, де:
Q – продуктивність по повітрю, тис. М3 / год;
Psv – статичний тиск, Па;
Ny- потужність установча, кВт;

Основні шкали на графіках відповідають нормальній щільності повітря ро = 1,2 кг / м ³ при температурі tn = 20 ° C.
Вентилятор Интеркондиционер ВДРДВ має наступні елементи конструкції:
Корпус з міцного металу з захисним покриттям від перегріву. Є знімна частина для зручності обслуговування і оглядове вікно.
Робоче колесо має лопаті спеціальної форми.Клеммная коробка винесена, за рахунок чого забезпечується швидке підключення устройства.Спеціальное захисну огорожу і коллектор.Металлорукав.

Вентилятори виготовлені з різнорідних міцних металів. Корпус і всі складові пристрою мають стійкий захист від програвав і дії шкідливих газів.

Двигун
Трифазний двигун забезпечений підшипниками, за рахунок чого забезпечується тривала експлуатація агрегату і захист від перегріву. У початковій комплектації передбачається наявність двигуна з потужністю в 4 кВт і частотою обертання лопатей в 950 об. / Хв.

Умови експлуатації
Вентилятори можуть функціонувати при температурі переміщуваного середовища до 400-т або до 600-т градусів за Цельсієм не більше 120-ти або 180-ти хвилин відповідно (в залежності від запитуваної моделі).
Значення температури, допустимий для навколишнього повітря від -40 до +40 градусів C.
Призначається для експлуатації в кліматичних умовах з помірним кліматом (1 категорія, ГОСТ 15150-69).
