ВЦ 6-28 (ВР 120-28) №10 Исполнение №1


35 984.043 249.0

ВЦ 6-28 (ВР 120-28) №10 Исполнение №1

Вентилятори ВЦ 6-28 (ВР 120-28) №10 Исполнение №1 комплектуються мотором загальнопромислового призначення АІР. Моделі, які стосуються радіальному типу, служать для ефективного використання в стандартному середовищі.

У виробництві устаткування застосовуються зносостійкі, практичні, довговічні матеріали. Зокрема, можна придбати варіант з:
– нержавіючої сталі;
– різнорідних сплавів;
– вуглецевої сталі.

ВЦ 6-28 (ВР 120-28) №10 Исполнение №1 служать для подачі повітряного потоку в печі, глибокі шахти, вагранки; ефективної вентиляції елеваторів, а також пневматичної ежекційного транспорту та вирішенні інших господарсько-промислових цілей.
Також можливе застосування вентиляторів по першій категорії, але з умовою захисту двигуна від негативних атмосферних чинників.

Обладнання радіального типу складається з:
– робочого колеса;
– електричного двигуна типу АІР;
– спіралеподібного корпусу;
– вхідного патрубка;
– ходової частини, яка представлена ​​підшипниковий вузлом;
– станини;
– рами;
– санчат з натяжним обладнанням, передбаченим схемою 5;
– клинопасової передачі, що містить в собі шківи двох видів – провідний і ведений, а також ремені і огорожу передачі згідно зі схемою 5.

Загальна інформація про вентилятори ВЦ 6-28

Моделі ВЦ 6-28 відрізняються:
– можливістю роботи під високим тиском;
– одностороннім всмоктуванням;
– 16 лопатками з загнутої назад формою;
– поворотним спіралеподібним корпусом;
– можливістю право- і лівостороннього обертання.

Як матеріал, що застосовується у виробництві обладнання, використовується вуглецева сталь.
Вентилятор пропонується в двох варіантах виконання муфтових і клиноременную.
У першому випадку робоче колесо знаходиться на валу електродвигуна; у другому – знайшла застосування Кліноременная передача.
Виробництво виробів ВЦ 6-28 регламентовано технічними умовами 21-26-260-81.

Цілі використання вентиляторів ВЦ 6-28
Відцентровий вентилятор типу ВЦ 6-28 призначений для переміщення повітряних мас чи інших газових сумішей, агресивність яких по відношенню до сталі вуглецевого типу, яка не містить пилових частинок, липких речовин, волокнистих матеріалів, не перевищує аналогічний показник по повітрю. Інші домішки можуть досягати показника до 100 мг / м³. Устаткування підходить для експлуатації в регіонах з помірним (У) кліматом і призначене для 2-ий і 3-ї категорії розміщення, що передбачено вимогами ГОСТ 15150-69.

Сфера застосування вентиляторів ВЦ 6-28
Устаткування призначене для використання в системах кондиціонування і вентиляції повітря, а також інших промислових цілях. Воно служить для використання в умовах помірного клімату при температурі навколишнього середовища, що знаходиться в діапазоні -40 ° С до + 40 ° С тоді, як температура переміщуються повітряних мас не може перевищувати + 80 ° С.

Комплектація вентиляторів ВЦ 6-28
Модель складається з таких основних компонентів, як робоче колесо, рама, станина, Спіралевидний корпус, електричний двигун асинхронного типу. Робота колеса заснована на шістнадцяти листових лопатках і маточини. На зварений станини розташований кожух і електродвигун.

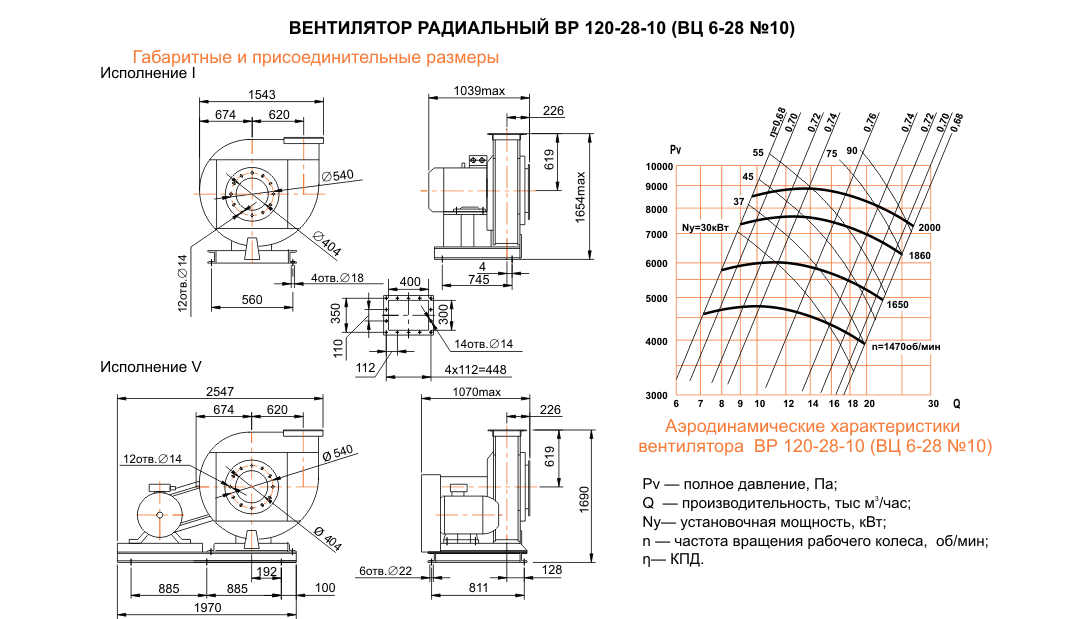

ВЦ 6-28 (ВР 120-28) №10 Исполнение №1

ВЦ 6-28 (ВР 120-28) №10 Исполнение №1 ВЦ 6-28 (ВР 120-28) №10 Исполнение №1 ВЦ 6-28 (ВР 120-28) №10 Исполнение №1

Артикул: Невідомо Категорія:
Комплектация

Электродвигатель 30 кВт 1500 об/мин, Электродвигатель 37 кВт 1500 об/мин, Электродвигатель 45 кВт 1500 об/мин
