Клапаны обратные общего назначения

Клапаны обратные общего назначения

Клапаны обратные общего назначения круглого перерізу (КО) і прямокутного перетину (коп) серії 5.904-41 призначені для запобігання перетікання повітря і невибухонебезпечних газопароповітряних сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря з температурою до 80 ° С, не містять липких речовин і волокнистих матеріалів, з вмістом пилу та інших твердих домішок у кількості не більше 100 мг / м3 через відгалуження до відключеним вентиляторів (від відключених вентиляторів) при п рісоедіненіе останніх до колекторів. Установка клапанів в мережі допускається при швидкостях повітря на горизонтальних ділянках не менше 5,6 м / c, а на вертикальних – не менше 4 м / с.

Клапани виконані за кресленнями типової серії 5.904-41. Розміри перерізів клапанів відповідають розмірам поперечних перерізів повітропроводів по положенню 21 СНиП 2.04.05-91. Приєднувальні розміри по фланців клапанів відповідають розмірам по ГОСТ 26270-84 “Фланці вентиляційні”.

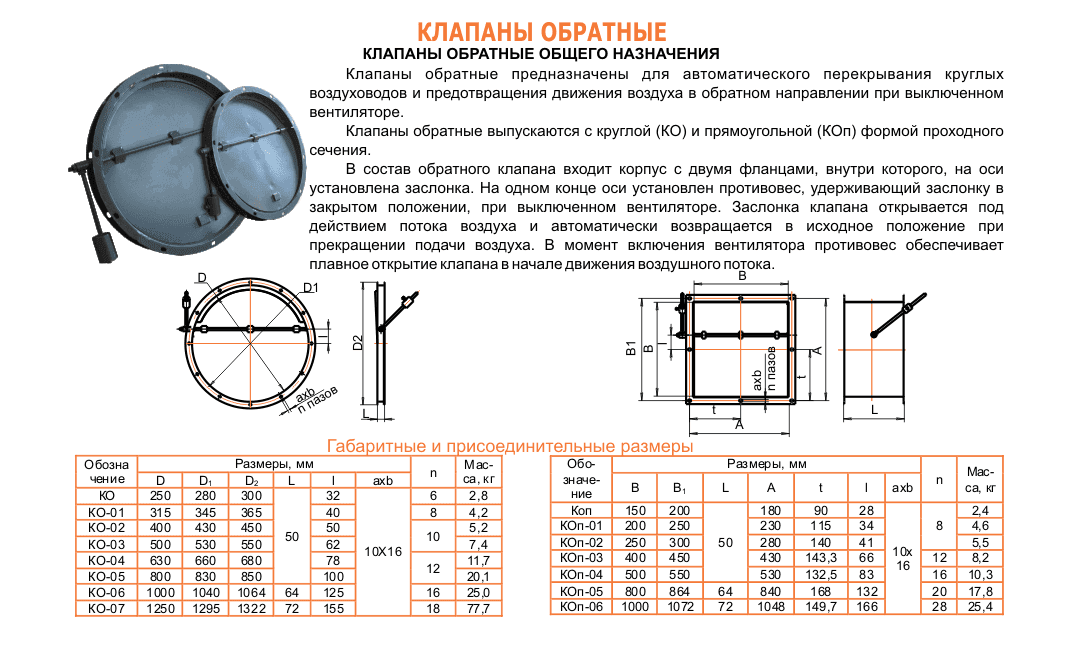

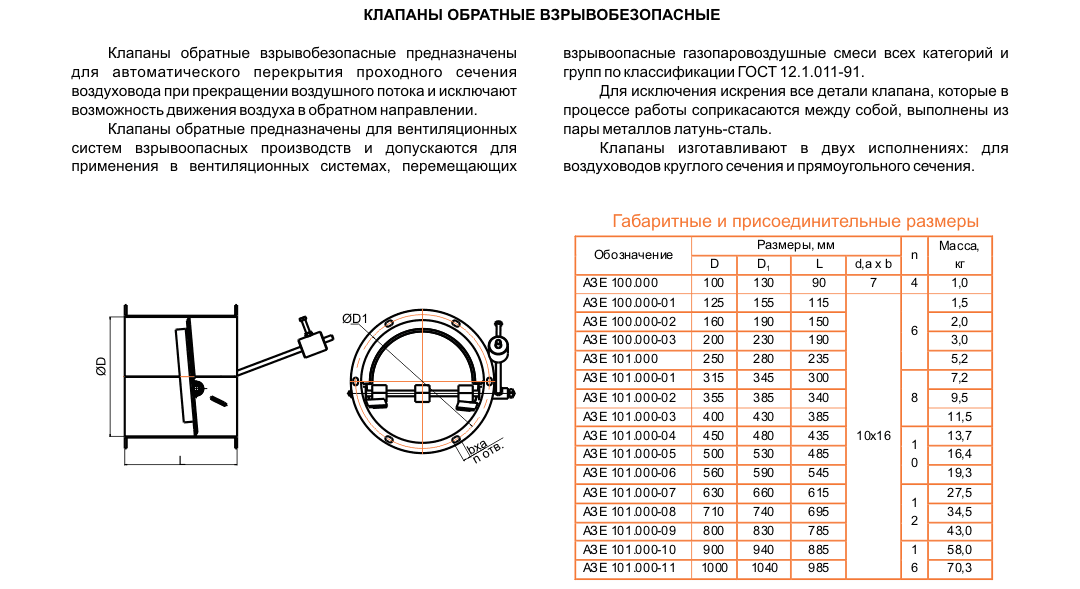

Клапан являє собою корпус з тонколистової сталі з двома фланцями для приєднання до повітропроводів. Усередині корпусу на півосях встановлена ​​лопатка. Вісь обертання лопатки зміщена щодо осі симетрії. Завдяки чому при впливі повітряного потоку виникає момент, що повертає полотно і встановлює клапан у відкрите положення. При припиненні руху повітря лопатка повертається у вихідне положення і відбувається закриття клапана.
