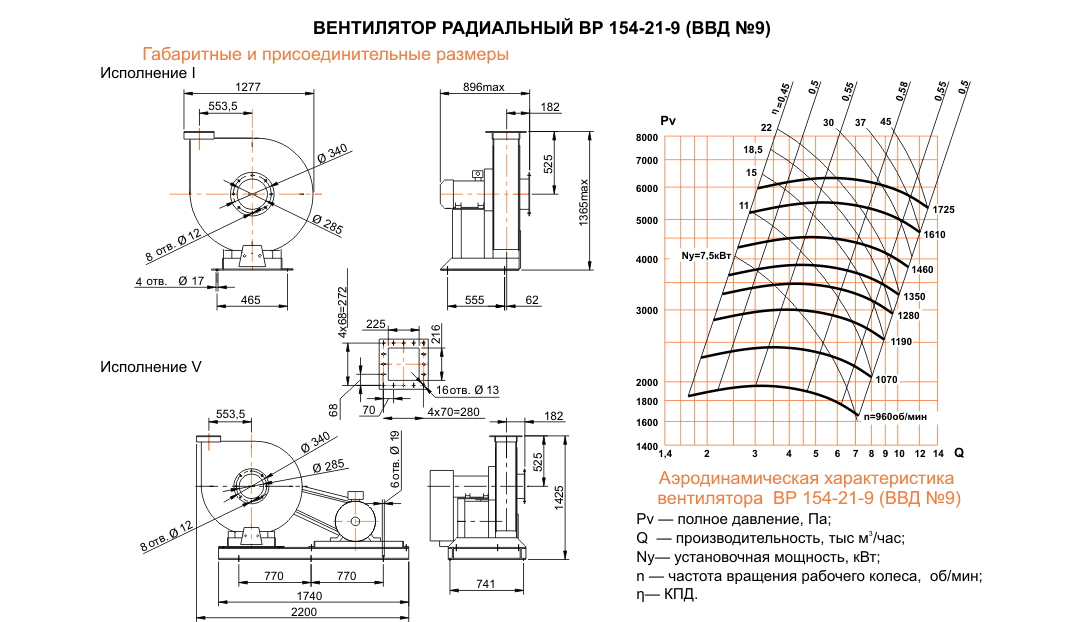

ВВД (ВР 154-21) №9 исполнение №5

ВВД (ВР 154-21) №9 исполнение №5

Для пересування різних газових сумішей і повітряних мас в промисловому секторі застосовуються вентилятори високого тиску ВВД (ВР 154-21) №9 исполнение №5, які відносяться до обладнання радіального (відцентрового) типу. Модель високого тиску може працювати в двох режимах – на всмоктування, а також нагнітання повітря при температурі експлуатації, яка знаходиться в діапазоні від -16 ° С до + 40 ° С. При цьому обов’язковою умовою є відсутність в повітрі довговолокнистих і липких речовин, але концентрація частинок пилу може становити не більше 150 мг / м³.

Устаткування підходить для використання в регіонах з помірним (У) кліматом. Виготовлення вентиляторів ВВД №5-11 здійснюється на підставі технічних умов 27-32-2148-77.

У їх виробництві використовуються високоякісні матеріали і сплави такі, як:
– вуглецева сталь;
– різнорідні матеріали;
– нержавіюча сталь.

Різнорідні матеріали і нержавіюча сталь застосовуються тільки при виготовленні вентиляторів на замовлення.

Модель ВВД №5-11 включає в себе компоненти, які при необхідності можна придбати додатково. Він складається з:
– робочого колеса;
– спірального корпусу;
– вхідного патрубка;
– ходовий (підшипникової) частини;
– електричного двигуна типу АІР;
– рами;
– станини;
– санчат з натяжним пристроєм у відповідності зі схемою 5;
– клинопасової передачі, що включає в себе провідний і ведений шківи, ​​а також клинові ремені і огорожу передачі згідно зі схемою 5.

Загальна інформація про вентилятори ВВД №5-11 відцентрового (радіального) типу

Обладнання ВВД відрізняється:
– роботою при високому тиску;
– одностороннім всмоктуванням;
– наявністю поворотного спіралеподібного корпусу;
– використанням у роботі дванадцяти лопаток загнутої назад форми;
– можливістю обертання вліво або вправо.

Як матеріал, що використовується у виробництві моделі, застосовується вуглецева сталь.
Вентилятор пропонується в двох варіантах виконання – муфтові і клиноременную.
У першому випадку робоче колесо розташоване на валу двигуна; у другому – застосовується Кліноременная передача.
Технологічний процес виробництва вироби здійснюється відповідно до вимог, передбачених технічними умовами 27-32-2148-77 і ГОСТ 10616-90.

Цілі використання вентиляторів ВВД №5-11

Вентилятори високого тиску ВВД №5-11 застосовуються для пересування повітряних мас і інших газових сумішей. Модель може працювати в двох режимах – на всмоктування і нагнітання повітря при робочій температурі, яка знаходиться в діапазоні від -16 ° С до + 40 ° С. При цьому обов’язковою умовою є відсутність в повітрі довговолокнистих і липких речовин.

Сфери використання відцентрової моделі ВВД №5-11

Устаткування служить для подачі стисненого повітря в форсунки спалювання палива рідкого типу в:
– сушарках зерна;
– вагранках;
– печах.

Крім того, моделі необхідні для забезпечення ефективної вентиляції глибоких шахт, зернових елеваторів, а також при монтажі пневматичного ежекційного транспорту та інших цілей.
Модель експлуатується з двигунами загальнопромислового типу в регіонах з помірним кліматом при температурі навколишнього повітря від -40 ° С до + 40 ° С, в той час, як температура переміщуваних мас не може бути більше + 80 ° С.

Комплектація ВВД (ВР 154-21) №9 исполнение №5

Рух повітряних мас здійснюється за допомогою передачі йому енергії, що надходить від обертання робочого колеса обладнання. Загальний склад вентилятора представлений робочим колесом, яке зафіксовано на приводному валу, встановленому на корпусі, закріпленому на рамної станини. На виході звареної конструкції розташований колектор з фланцем.
