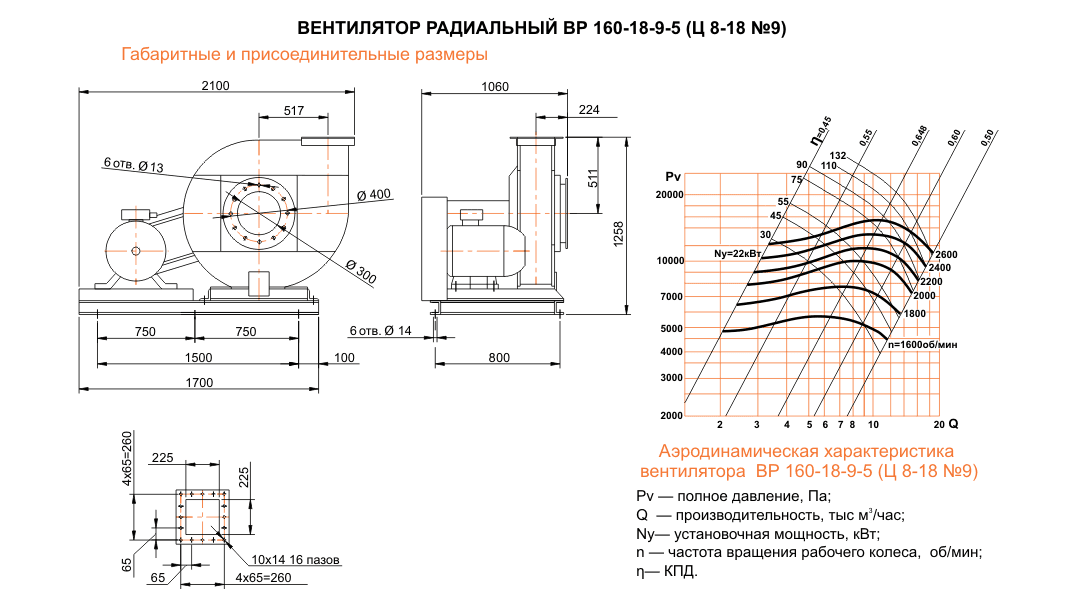

ВР 160-18 (Ц8-18) №9

ВР 160-18 (Ц8-18) №9

ВР 160-18 (Ц8-18) №9 – Обладнання служить для пересування неагресивних, невибухонебезпечних повітряно-газових сумішей в вентиляційних системах виробничого, житлового та громадського призначення, а також в ході інших технологічних процесів.

У виробництві вентилятора може використовуватися вуглецева або нержавіюча сталь.

Обов’язковою умовою експлуатації є відсутність в повітряно-газових масах липких, волокнистих і вибухових речовин, а також твердих частинок, які можуть привести до прискорення корозії металу, що використовується у виробництві вентилятора. Температура переміщуваного газової або повітряної суміші не повинна бути більше + 80 ° С, а вміст пилових частинок може становити до 1 г / м³. Робоча температура при якій може використовуватися вентилятор повинна знаходиться в діапазоні від -40 ° С до + 40 ° С, а відносна вологість повітря – до 80%. Також має значення висота над рівнем моря, яка не повинна перевищувати 1000 метрів. Устаткування призначене для експлуатації в умовах помірного (У) клімату згідно другої категорії розміщення, передбаченої ГОСТ 15150-69.

Модель призначена для установки поза приміщеннями, де спостерігається тривале перебування людей.

Електричний мотор обладнання працює від пристрою плавного пуску. Плавне подача повітря в вентилятор забезпечує направляючий апарат або інша дросельна система, яка приєднується до всмоктуючого патрубка обладнання.

Пристрій і принцип роботи ВР 160-18 (Ц8-18) №9

До складу устаткування входить корпус, рама з тумбою, робоче колесо, а також шпиндельний вузол, який з’єднаний з електромотором ремінною передачею, закритою огорожею.

На корпусі вентилятора розташований вихідний (всмоктуючий) круглий і прямокутний вихідний фланці, які служать для з’єднання моделі з повітроводами. У вхідному фланці розташований колектор, який зафіксований гайками і болтами. Зазори, утворені між робочим колесом і колектором можуть регулюватися.

Для кріплення корпусу до рами використовуються болти, а на фундаменті раму фіксують за допомогою отворів, розташованих в її підставі.

Робоче колесо представлено переднім і заднім дисками, маточиною і дванадцятьма лопатками загнутої назад форми. При роботі вентилятора робоче колесо всмоктує повітря за допомогою колектора і виводить його за допомогою вихідного фланця в повітропровід.

Устаткування ділиться у напрямку обертання на моделі першого і лівого обертання. Напрямок визначається відношенням до сторони всмоктування.
