ВО 34-161 ВАРІАНТИ ВИГОТОВЛЕННЯ ВЕНТИЛЯТОРІВ

Вентилятори виготовляються відповідно до ТУ У 29.2-24321588-003-2003:

• З вуглецевої сталі;
• З нержавіючої сталі;
• З різнорідних металів;
• З алюмінієвих сплавів;
• З титанових сплавів.

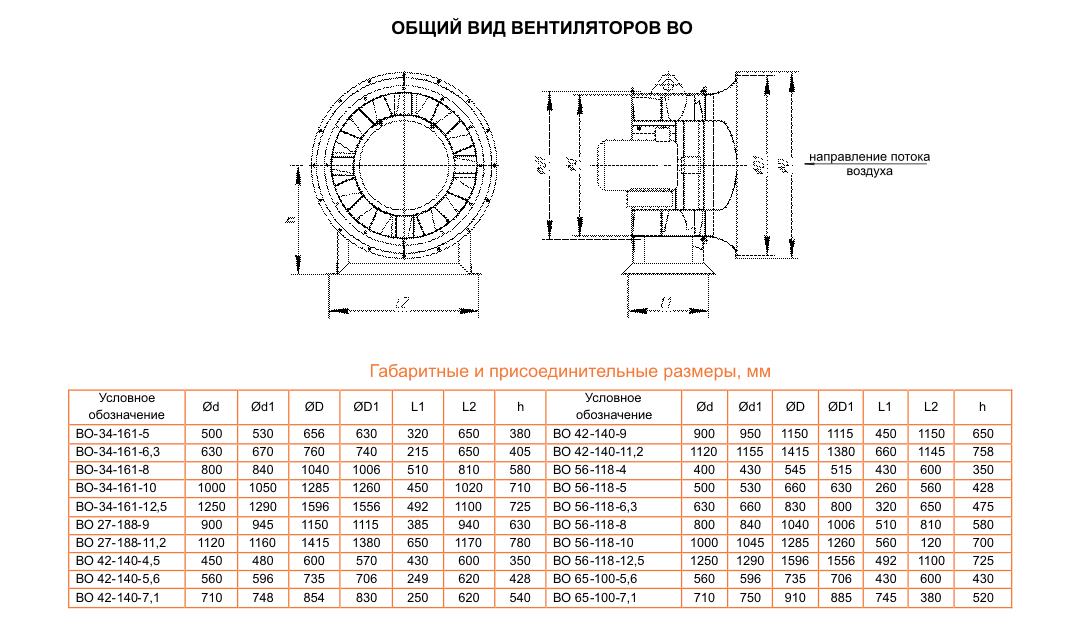

Конструктивна схема вентиляторів ВО «К + СА» ( «К» робоче колесо, «СА» спрямляющій апарат). Вентилятори ВО складаються з корпусу, робочого колеса, колектора і електродвигуна.

Корпус вентиляторів виконується зварної конструкцією з листового прокату і складається з обичайки, спрямляющего апарату і двох фланців. Фланці приварюються до зовнішньої сторони обичайки і призначені для кріплення вентиляторів до воздуховодам. Спрямляющій апарат приварюється до внутрішньої сторони обичайки, кількість лопаток спрямляющего апарату -17.

Робоче колесо вентиляторів виконується зварної конструкцією з листового прокату і складається з обичайки, двох дисків, маточини і лопаток. Кількість лопаток робочого колеса – 12. Робоче колесо вентиляторів встановлюється безпосередньо на валу електродвигуна.

Колектор виконується зварної конструкцією з листового металу і складається з обичайки, двох фланців і кока. Колектор кріпиться до фланця вентилятора з боку входу потоку переміщуваного середовища. Значення продуктивності і повного тиску вентиляторів ВО залежать від кута установки лопаток робочого колеса. Кути установки лопаток робочого колеса змінюються в межах від -10 до +10 з кроком 5.

ПРИЗНАЧЕННЯ ВЕНТИЛЯТОРІВ

Вентилятори осьові ВО призначені для переміщення газоповітряних сумішей з температурою від -40 ° С до + 40 ° С, не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок у кількості не більше 0,01 г / м3.

Вентилятори ВО застосовуються:

• У системах повітряного опалення,
• У системах припливної та витяжної вентиляції,
• У різних технологічних установках.
