ВЦ 4-75 (ВР 89-75) №8 Исполнение №5

ВЦ 4-75 (ВР 89-75) №8 Исполнение №5

До вентиляторів низького тиску відносять моделі радіального (відцентрового) типу серії ВЦ 4-75 (ВР 89-75) №8 Исполнение №5 , зокрема ВЦ 4-76, ВР 88-72, а також ВР 80-70 і ВЦ 4-70. Вони оснащуються електричними двигунами АІР, експлуатованими в стандартних умовах. Крім того, доступна техніка з електричними двигунами АИММ, 3ВР або 4ВР, широко використовуються у вибухонебезпечних середовищах.

Вентилятори виготовляються з практичних і міцних матеріалів, які придатні для тривалого терміну використання в несприятливих умовах. Зокрема, в їх виробництві застосовується:
– алюміній;
– нержавіюча і вуглецева сталь;
– комбіновані матеріали (можна придбати техніку з алюмінієвим корпусом і сталевим робочим колесом)

Відцентрова техніка знайшла застосування в системах кондиціонування і вентиляції повітря на промислових об’єктах. Також вона використовується для інших газових сумішей, агресивність яких по відношенню до сталі вуглецевого типу, яка не містить пилових частинок, липких речовин, волокнистих матеріалів, не перевищує аналогічний показник по повітрю температурою до + 80 ° С. Інші домішки можуть досягати показника до 100 мг / м³.
Пристрій може експлуатуватися в умовах помірного (У), а також тропічного (Т) клімату, і відноситься до 3-ої і 2-ої категорії розміщення відповідно, передбаченими вимогами, що пред’являються ГОСТ 15150.

Вентилятор ВЦ 4-75 (ВР 89-75) №8 Исполнение №5 включає наступні компоненти, якими при необхідності можна доукомплектувати пристрій:
– безпосередньо вентилятор;
– корпус (обечайку) вироби;
– робоче колесо;
– електричний двигун серії АИММ, 3ВР або 4ВР, а також АІР.

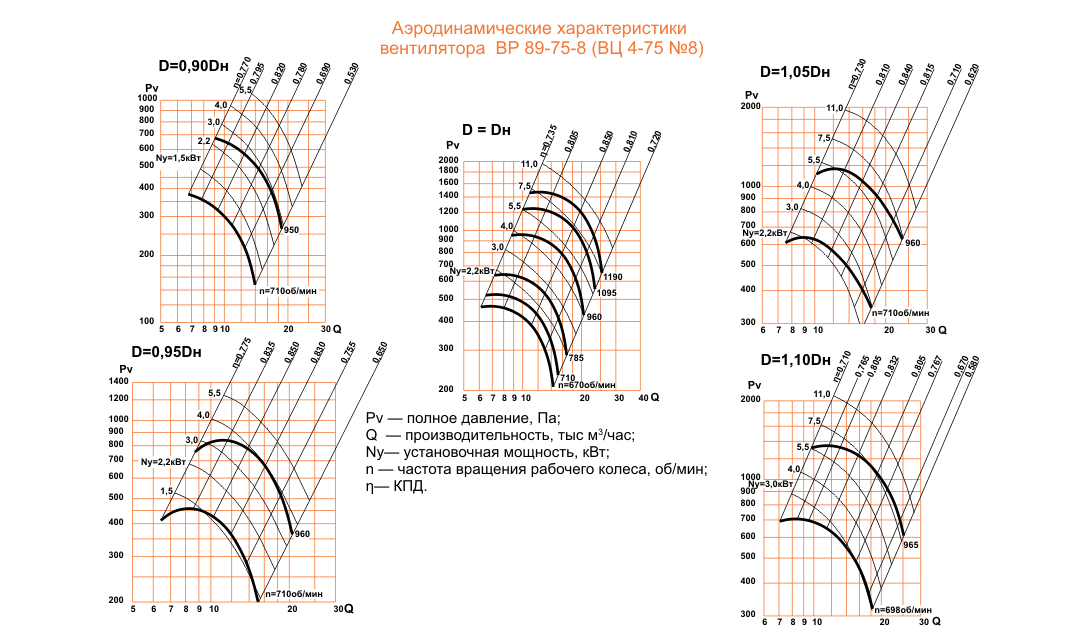

Загальні відомості про вентилятори ВЦ 4-75 (ВР 89-75) №8 Исполнение №5

До переваг використання даних вентиляторів відносять:
– низький тиск;
– одностороннє всмоктування;
– лопатки, закруглені в задній частині, кількістю 12 штук;
– можливість обертання в ліву чи праву сторону;
– кут повороту равлики, що становить 270, 180, 90 і 0 °;
– виготовлення моделей в суворій відповідності з технічними умовами 29.2-00909779-001-2002;
– два варіанти з’єднання вентилятора з двигуном – за допомогою вала (згідно зі схемою 1) або клиноремінною передачі (відповідно до схеми виконання 5).

Призначення вентиляторів ВЦ 4-75 (ВР 89-75) №8 Исполнение №5
Техніка служить для переміщення повітряних мас чи інших газових сумішей, агресивність яких по відношенню до сталі вуглецевого типу, яка не містить пилових частинок, липких речовин, волокнистих матеріалів, не перевищує аналогічний показник по повітрю. Інші домішки можуть досягати показника до 100 мг / м³.

Сфера експлуатації вентиляторів радіального типу ВЦ 4-75 (ВР 89-75) №8 Исполнение №5
Пристрої служать для організації систем:
– кондиціонування;
– очищення повітря;
– повітряного опалення, а також інших цілей на промислових об’єктах.

Робоча температура повітря вентилятора в умовах помірного клімату не залежно від типу використовуваного двигуна, становить від -40 до + 40 ° С тоді, як температура переміщуваних мас повинна бути не більше + 80 ° С.

Принцип роботи ВЦ 4-75 (ВР 89-75) №8 Исполнение №5
Під впливом енергії надходить з лопаток робочого колеса повітря подається на вентилятор. Потім він під впливом відцентрової сили переходить в равлика спірального корпусу під кутом 90 °. Там повітряні маси переміщаються під тиском по корпусу спіральної форми і виводяться через вихлоп вентилятора.

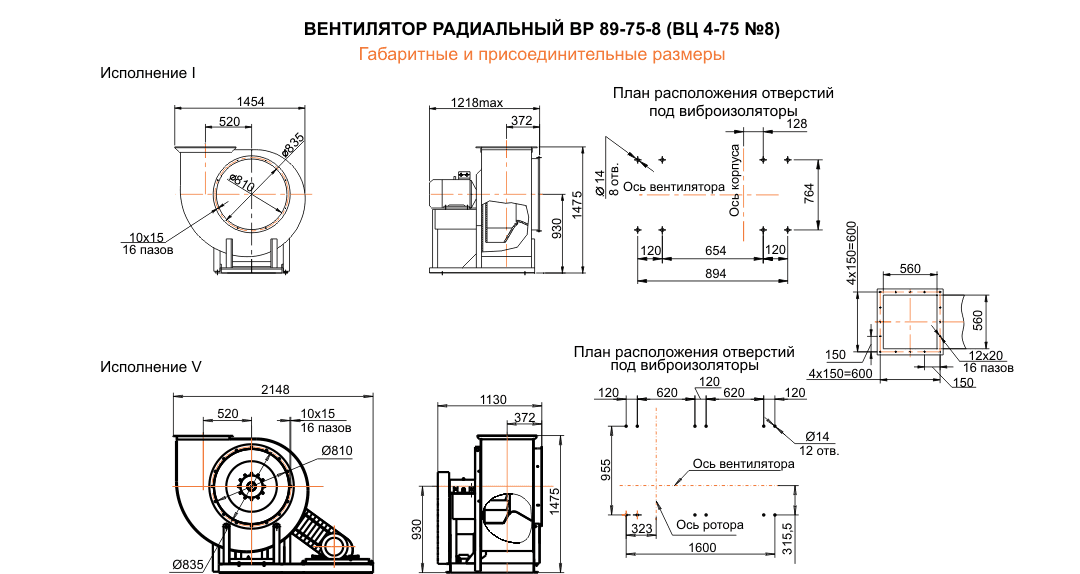

Комплектація вентилятора ВЦ 4-75 (ВР 89-75) №8 Исполнение №5
Модель радіального типу включає в себе такі базові компоненти, як:
– станину;
– спіральний корпус;
– робоче колесо;
– асинхронний двигун.

В робоче колесо входить задній і передній диск, маточина і листові лопатки в кількості 12 штук. На станині, виконаної звареним методом, кріпиться кожух і двигун. У підставі вентилятора знаходиться отвір, призначене для інсталяції на фундамент або віброізолятори. Для підведення повітряних мас до робочого колеса в конструкції передбачений конічний колектор, який фіксується на вхідному патрубку. Регулювання перекриття між переднім диском колеса і колектором здійснюється за допомогою переміщення його в патрубку.
