ВЦ 14-46 (ВР 288-46) №8 Исполнение №1 – радіальний вентилятор, оснащений електромотором загальнопромислового типу АИР, службовцям для експлуатації в звичайному середовищі. Також моделі середнього тиску можуть комплектуватися моторами для застосування у вибухозахищеної середовищі типу 4ВР, АИММ або 3ВР.

У виробництві вентилятора знайшли застосування різні матеріали. Зокрема, можна придбати вироби з нержавіючої сталі алюмінієвого сплаву і вуглецевої сталі, а також різнорідних матеріалів. Наприклад, алюмінієвий корпус може комплектуватися робочим колесом, виконаним з вуглецевої сталі.

Відцентрове обладнання широко застосовується в якості елемента систем очищення і кондиціонування повітряних мас і інших газових середовищ, причому їх агресивність по відношенню до вуглецевої сталевому сплаву не може перевищувати агресивність повітря температурою до + 80 ° С.

Важливою вимогою є те, що газові суміші не можуть містити волокнистих і липких компонентів, пилових частинок, а концентрація інших твердих елементів не повинна перевищувати 100 мг / м³ в регіонах з помірним (Т) і помірним (У) кліматом згідно другої і третьої категорії розміщення відповідно, що регламентується вимогами ГОСТ 15150.

  ВЦ 14-46 (ВР 288-46) №8 Исполнение №1 представлена ​​наступними компонентами:

– безпосередньо вентилятором;
– робочим колесом;
– корпусом, який також називають обечайкой;
– електромотором типу АИММ, АІР, а також 4ВР і 3ВР.
Всі ці компоненти можуть бути придбані окремо.

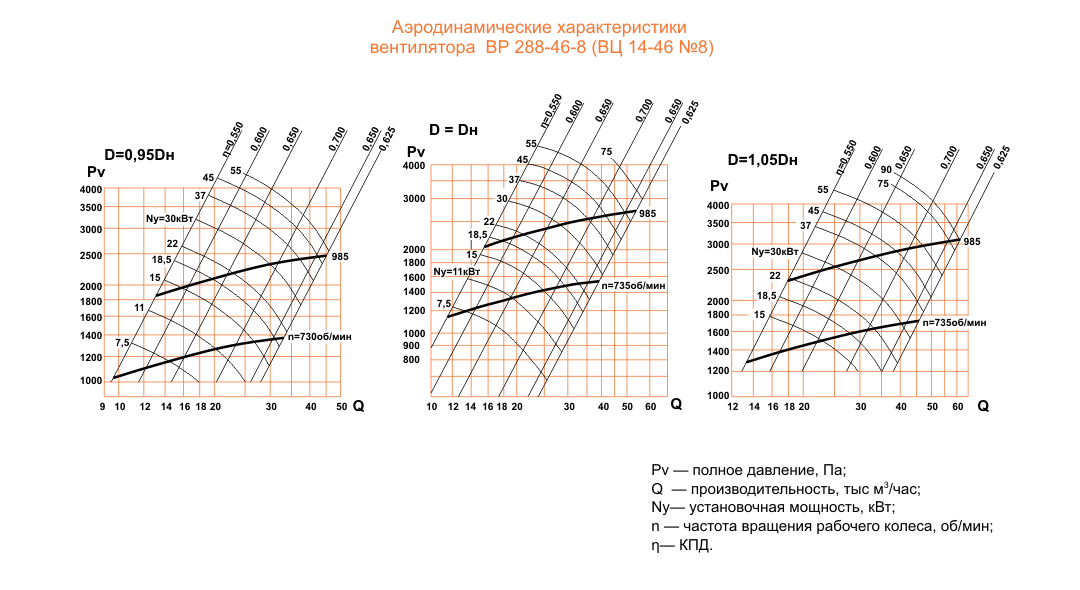

Загальна інформація про вентилятори ВЦ 14-46 (ВР 288-46)

Радіальні моделі типу ВЦ 14-46 (ВР 288-46) відрізняються:
– середнім тиском;
– одностороннім всмоктуванням;
– спіралевидним поворотним корпусом;
– 32 лопатками з загнутої вперед формою;
– можливістю обертання вліво і вправо;
– кутом повороту равлики на 270, 180, 90 і 0 °.
Устаткування виконується в суворій відповідності з технічними умовами 22-54.36-83.

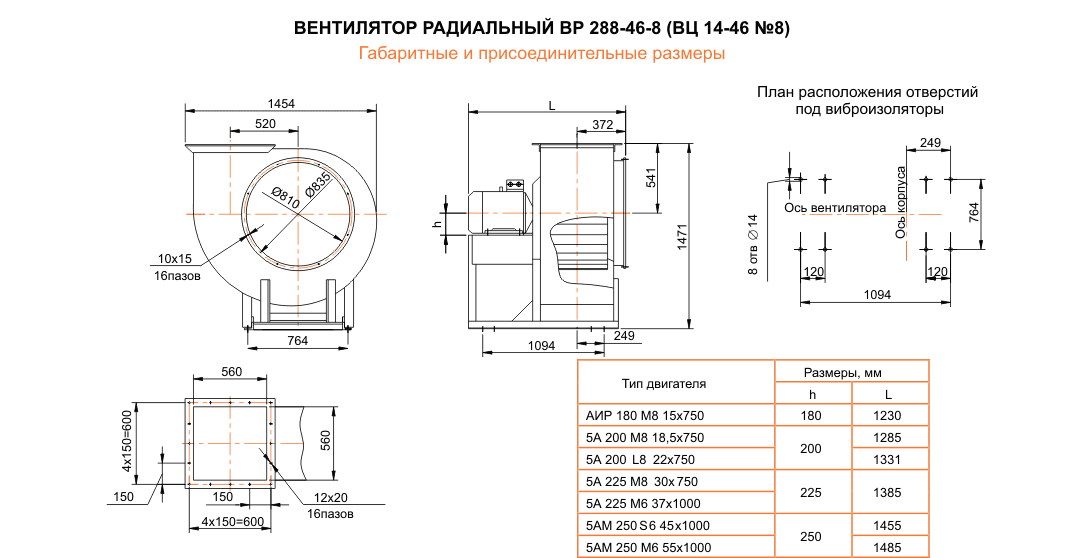

Для з’єднання вентилятора з двигуном використовується вал, відповідно до схеми 1.

Призначення ВЦ 14-46 (ВР 288-46)
Моделі середнього тиску служать для переміщення газових і повітряних сумішей, агресивність яких по відношенню до сталі вуглецевого типу не повинна бути вище агресивності повітря. При цьому газові суміші не можуть містити волокнистих і липких речовин, пилових частинок, а концентрація інших твердих домішок не повинна бути більше 100 мг / м³.

Сфера експлуатації ВЦ 14-46 (ВР 288-46)
Устаткування широко використовується в вентиляційних і кліматичних системах, пристроях повітряного опалення, а також для інших виробничих і санітарних цілей.
Модель ВЦ 14-46 (ВР 288-46) з вибухозахищеними і загальнопромисловими моторами застосовується в регіонах з помірним кліматом, в тому випадку якщо температура навколишнього середовища знаходиться в діапазоні від -40 ° С до + 40 ° С, а аналогічний показник переміщуваної середовища не більше + 80 ° С.

Принцип роботи ВЦ 14-46 (ВР 288-46)
Робота вентилятора базується на передачі повітрю енергії лопаток, розташованих на робочому колесі, після чого він переміщається в вентилятор під впливом відцентрової сили і під кутом в 90 ° надходить в равлика корпусу. У ній він під тиском направляється через вентиляційний вихлоп.

Комплектація ВЦ 14-46 (ВР 288-46)
Обладнання складається з наступних компонентів:
– спірального корпусу;
– станини;
– робочого колеса;
– колектора;
– асинхронного мотора.
Робоче колесо представлено двома дисками – переднім і заднім; 32 листовими лопатками і маточиною. На зварений станини вентилятора розташований кожух і двигун. Для підведення повітряних мас до колеса використовується колектор, який зафіксований на вхідному патрубку. Перекриття між переднім диском колеса і колектором здійснюється осьовим переміщенням колектора в патрубку.
