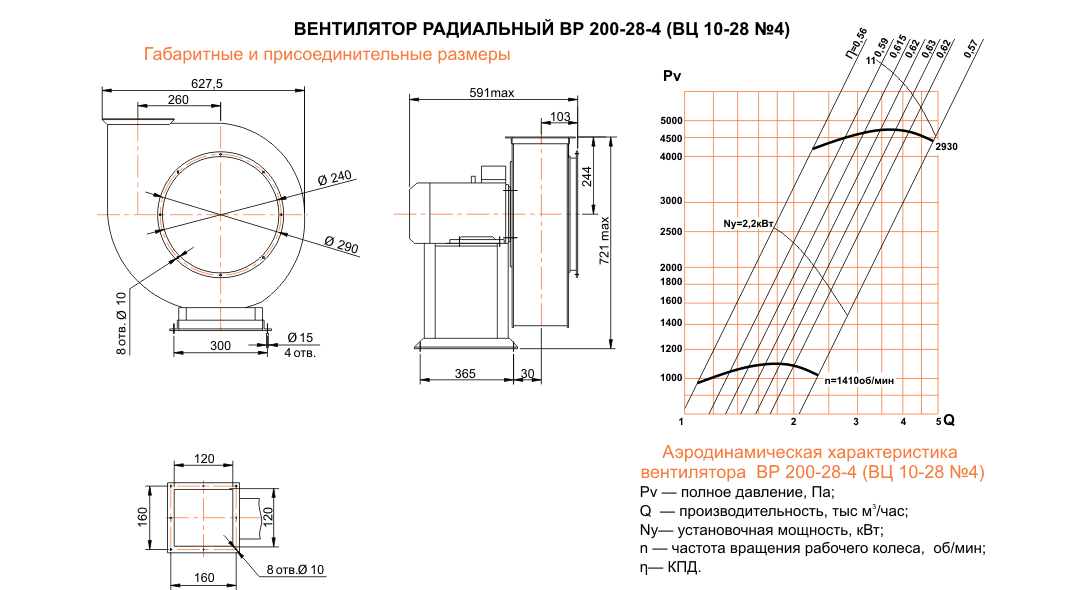

ВЦ 10-28 (ВР 200-28) №4 Исполнение №1

ВЦ 10-28 (ВР 200-28) №4 Исполнение №1

ВЦ 10-28 (ВР 200-28) №4 Исполнение №1 – вентилятор, який служить для пересувань різних газових сумішей, а також повітряних мас в промислово-господарської галузі. Згідно з вимогами газові суміші не повинні містити пилових і липких елементів, а також волокнистих матеріалів. Допустима концентрація твердих домішок може складати до 100 мг / м³. Модель середнього тиску відноситься до обладнання радіального (відцентрового) виду.

Устаткування служить для експлуатації в умовах топического (Т) і помірного (У) клімату згідно 2-ий і 3-ї категорії розміщення відповідно згідно з вимогами, передбаченими ГОСТ 15150.

Для захисту моторів від негативних атмосферних факторів, згідно з ГОСТ 15150, можливе застосування вентиляторів типу ВЦ 10-28 в помірних кліматічесіх регіонах по першій категорії розміщення. Однак обов’язковою умовою експлатаціі обладнання є відповідність температури навколишнього середовища вимогам, згідно з якими вона повинна знаходиться в межах -40 ° С + 40 ° С в помірних зонах і до + 45 ° С в тропічних умовах.

ВЦ 10-28 (ВР 200-28) №4 Исполнение №1 включає компоненти, якими при бажанні можна доукомплектувати модель:
– безпосередньо вентилятор без електромотора;
– металевий корпус, званий обечайкой;
– робоче колесо;
– електричний двигун типу 3ВР, 4ВР і АИММ, а також АІР.

Загальна інформація про вентилятори ВЦ 10-28 (ВР 200-28) відцентрового (радіального) типу

Модель ВЦ 10-28 має:
– середній тиск;
– поворотний Спіралевидний корпус;
– одностороннє всмоктування;
– 48 лопаток, форма яких загинається вперед;
– можливість обертання в ліву чи праву сторону.
Устаткування відповідає технічним умовам 29.2-00909779-002-2007.

Для його виробництва використовуються якісні, стійкі до агресивних факторів зовнішнього середовища матеріали:
– вуглецева сталь;
– алюмінієвий сплав;
– різнорідні метали;
– нержавіюча сталь.
Останні три типи матеріалу використовуються при виготовленні ВЦ 10-28 під замовлення.

Цілі використання вентиляторів ВЦ 10-28
Модель середнього тиску служить для пересування повітряних мас і інших газових сумішей, які не повинні містити пилових частинок, липких речовин і волокнистих матеріалів. Допускається утримання твердих домішок в концентрації до 100 мг / м³. При цьому температура повітря не повинна перевищувати + 80 ° С.

Устаткування призначене для використання в умовах топического (Т) і помірного (У) клімату 2-ий і 3-ї категорії розміщення, відповідно до вимог ГОСТ 15150.

Сфери використання відцентрової моделі ВЦ 10-28
Устаткування широко експлуатується з метою подачі повітря в:
– печі та вагранки;
– вентиляційні системи глибоких шахт і зернових елеваторів;
– установки пневматичного ежекційного транспорту;
– системи в різних областях промисловості.

Також ВЦ 10-28 незамінний при організації вентиляційних систем на підприємствах і використовується для інших санітарно-виробничих цілей.
Принцип роботи моделі заснований на передачі їй енергії, що надходить з робочого колеса.

Комплектація вентилятора ВЦ 10-28
До складу радіального обладнання входить такі основні елементи, як:
– Спіралевидний корпус;
– робоче колесо;
– двигун;
– станина;
– ходова частина, представлена ​​підшипниковий вузлом;
– рама.

Робоче колесо складається з 48 лопаток, зафіксованих методом електрозварювання до заднього і переднього дискам. Задній диск кріпиться в ступиці. Як матеріал маточини (втулки) використаний сірий чавун, а лопаток і дисків – листова сталь.

Основна функція колеса, яке може обертатися в лівому і правому напрямку, – створення розрядження в області всмоктування повітря і підвищеного тиску в області нагнітання. Станина коробчатої форми, виконана з сортовий і листової сталі, служить для фіксації на ній спірального корпусу і підшипників. У виготовленні рами обладнання знайшов застосування сталевої сортовий прокат. Вона необхідна для монтажу всіх компонентів вентилятора. У нижній частині рами розташовані отвори, передбачені для фіксації обладнання на фундаменті.
