Д-3,5 М Исполнение №1 – обладнання, оснащене спіральним корпусом поворотного типу, призначене для одностороннього всмоктування. Модель обладнана 20 лопатками з загнутої вперед формою. Димосос підтримує право- чи лівосторонній обертання в залежності від двигуна.

Модель Д-3,5 М Исполнение №1 являє собою відцентровий вентилятор, призначений для експлуатації в ролі пристрою витяжної типу в різних промислових і теплоенергетичних сферах, на об’єктах де відсутня можливість забезпечення ефективної природної вентиляції.

Димосос дозволяє якісно видалити продукти згоряння палива, зокрема димові неагресивні гази з газомазутних котлів і топок котельного обладнання. З цією метою Д 3,5 М оснащують надійною системою уловлювання золи, що перешкоджає задимленості об’єкта.

Такими димосмоками, які також називаються вентиляторами видалення диму Д 3,5М, оснащуються водогрійні та парові котли середньої та малої потужності, що працюють на паливі різного виду. Допустимий показник потужності котлів не повинен перевищувати 25 т пари на годину. Крім того, обладнання може використовуватися для інших господарських цілей, наприклад, на ТЕС і металургійних підприємствах.

Принцип роботи вентилятора полягає у входженні повітря з димовими газами в обладнання під впливом енергії робочого колеса і відхиленні в радіальному напрямку під впливом відцентрової сили. Після цього вони через равлика подаються до виходу з димососа.

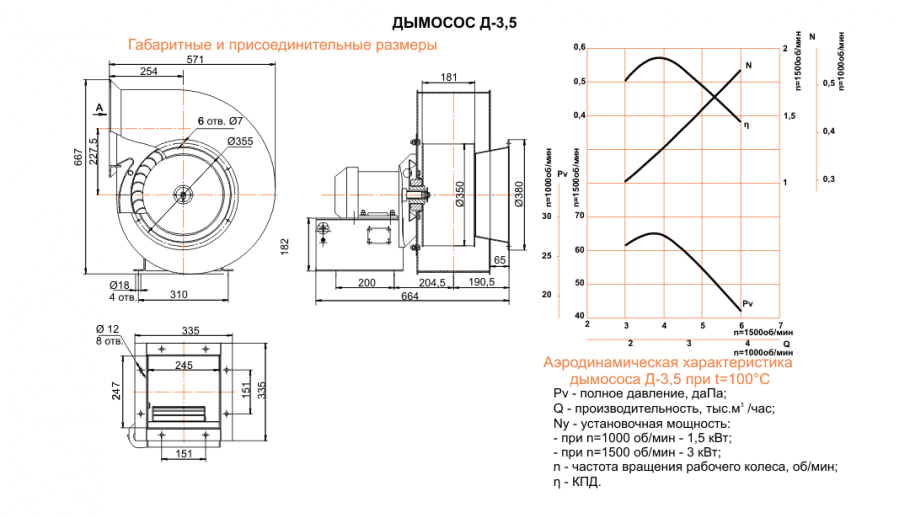

Конструкція Д 3,5 М складається з:

– спіралеподібного зварного корпусу, виконаного з вуглецевої сталі;
– робочого колеса з консольним розташуванням, яке оснащено лопатками з загнутої вперед формою;
– станини;
– трифазного електродвигуна типу АІР;
– короткозамкнутого ротора на 3,0 або 2,2 кВт, призначеного для роботи в мережі 380В / 50Гц.

Згідно зі схемою виконання 1 робоче колесо розташовується на валу двигуна. Така конструкція відрізняється компактними розмірами. Тривалий час експлуатації і зносостійкість Д 3,5 М пояснюється наявністю равлики з потовщеними стінками і наплавленням з особливо міцних матеріалів на лопатках. Безперервне переміщення газових середовищ забезпечують чітко підібрані кути виходу і входу лопаток. Для з’єднання електромотора з димососом за допомогою підшипникового вузла використовується втулочно-пальцева муфта.

Виробники випускають димососи лівого і правого обертання з равликом, оснащеної поворотним корпусом. Залежно від різновиду використовуваного в конструкції двигуна продуктивність обладнання може складати 2250-6000 або 2250-5300, а повний тиск 730-800П.
Згідно абревіатурі Д 3,5 М:
Д позначає димосос з лопатками загнутої форми, 3,5 вказує на номінальний діаметр робочого колеса, який визначається в дм по зовнішнім крайках лопаток, а М означає, що вентилятор модернізований.

Умови використання димососа:

Оскільки у виробництві корпусу обладнання застосовується вуглецева сталь, температура всмоктуваних газів не повинна бути більше + 250 ° С тоді, як температура повітря в потокової частини не може бути нижче + 300 ° С. Згідно з вимогами робочі показники температури навколишнього середовища повинні знаходиться в діапазоні від -200 ° С до + 250 ° С. При установці димососа також має значення середній квадратичний показник виброскорости, що надходить від зовнішніх джерел. Це значення не повинно перевищувати 2 мм / с, а задимленість газів твердими компонентами – не більше 2 г / м³.
Модель Д3.5М служить для експлуатації в теплоенергетичної сфері в ролі витяжного обладнання, з метою комплектації водогрійних, а також парових котлів, що працюють на різному паливі, врівноважена тяга яких середньої і малої потужності не перевищує 25 т пара / ч.

Відповідно до технічних умов експлуатації димососи повинні бути оснащені діючою системою уловлювання золи. Вони призначені для тривалої експлуатації в приміщеннях, а також на відкритому повітрі в регіонах з помірним кліматом. Запуск обладнання допускається при температурі повітря в равлику не менше -30 ° С і максимальній температурі газового середовища на виході в димосос не більше + 250 ° С.

Крім того, можливе використання техніки в котлах газомазутного типу з врівноваженою тягою, а також в технологічних установках на промислових підприємствах різної сфери діяльності для виробничих і санітарно-гігієнічних цілей. Наприклад, димососи широко використовуються в металургії і на теплових електростанціях.
