Электродвигатель АИР180S2, АИР180S4

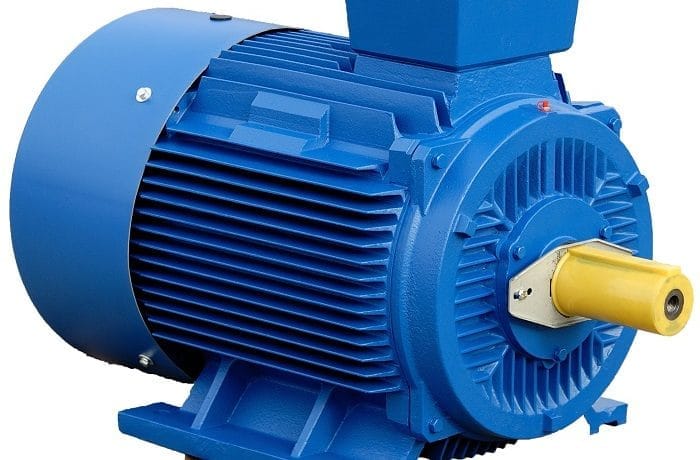

Электродвигатель АИР180S2, АИР180S4 Общепромышленные асинхронные электродвигатели АИР 180S2, АИР 180S4 изготавливаются по умолчанию:- на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.- климатического исполнения У, категории размещения – 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).- режим работы – продолжительный, S1.

– степень защиты – IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенной температурной защитой и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей: – на лапах (IM 1081, 1001, 1011)- фланцевые (IM 3081, 3001, 3011)- комбинированные, лапы+фланец (IM 2081, 2001, 2011).

Исполнение IM1081 подразумевает возможность монтажа двигателя горизонтально или вертикально валом вниз.

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 180S4 (S2), А180S4 (S2), АД180S2 (S4).

Технические характеристики электродвигателя АИР 180 S2, АИР 180 S4

Электро-
двигатель		МощностьОб/мин.*Ток при
380В, А*		KПД,
%*		Kоэф.
мощн.*		Iп/
Iн		Мп/
Мн		Мmax/
Мн		Моментинерции,

кгм2*

Масса,
кг*
АИР 180S222 кВт29404190,00,907,52,02,30,0620150
АИР 180S422кВт14704390,00,867,52,22,30,0700160

* – параметры имеют незначительные отличия в зависимости от производителя двигателя.
Масса указана чугунного исполнения.

Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081

Типl30*h31*d24l1l10l31d1d10d20d22d25b10nhl21*l20*h10*h5b1
АИР 180 S270045540011020312148153501930027941801552351,514
АИР 180 S4555916

* – размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.

Электродвигатель АИР180S2, АИР180S4 применяются для комплектации следующего оборудования: насосов К 100-65-200, К80-50-250, СМ100-65-200а/2, ЦНС38-110, ЦНСГ60-66 и прочего промышленного оборудования.
Иногда ошибочно путают в наименовании марки буквы S и C: АИР180С2, АИР180С4.

Ранее электродвигатели выпускались под марками:

– АИР 180 S2, 22 кВт, 3000 об. – АО2-71-2, 4А180S2, 4АМ180S2.
– АИР 180 S4, 22кВт, 1500 об. – АО2-71-4, 4А180S4, 4АМ180S4.
